Product main features
- GD2水箱
- 砌体结构用EPS 隔音模块
- 830 x 470 x 130毫米
- 用于模块化固定的轨道适配器
- 墙面导轨带单独安装固定配件
- 2个马桶固定螺栓
- 固定螺栓长度180/230毫米
- 陶瓷件紧固设备
- 出水弯管 90毫米
- 深度可调
- 减径管 90/110毫米
- 进水出水连接配套
- 6/9升GD2水箱
- 出厂调整水量为6升和3升
- 气动冲水阀:双冲,单冲(中断冲水)及不可中断冲水
- 左/右/上/后进水
- 低噪音(获德国噪音认证)
- 防冷凝
- 1/2" 供水连接包括综合 角阀和推入配合灵活软管接头
- 安装检查无需使用工具，包含施工过程中使用的防护装置
- 垂直或水平使用
Technical Product Information
CAD数据

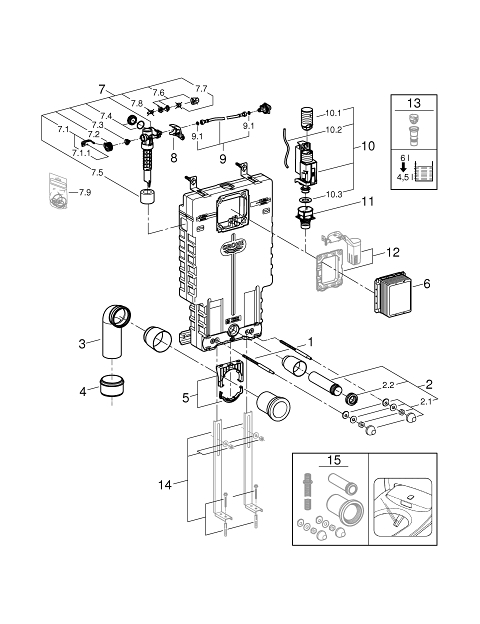

| 邮编 | 生产描述 | 订货号 |
|---|---|---|
| *专用配件 | ||
| 1 | 螺栓 | 4276400M |
| 2 | 连接管 | 37311K00 |
| 2.1 | Basin fastening | 43511SH0 |
| 2.2 | 连接器 | 37119000 |
| 3 | PP-outlet bend Ø 90 mm | 42327000 |
| 4 | Reducer | 42242000 |
| 5 | Support for outlet bend | 42243000 |
| 6 |
检查轴 |
66783000 |
| 7 | 充水阀 | 37095000 |
| 7.1 | 把手 | 43734000 |
| 7.1.1 | 紧固件 | 4377000M |
| 7.2 | Valve head | 43536000 |
| 7.3 | 膜 | 4375800M |
| 7.4 | 螺帽 | 43735000 |
| 7.5 | Valve FLOAT, 5 pcs. | 4379100M |
| 7.6 | 密封配套 | 43722000* |
| 8 | Support device | 42246000 |
| 9 | 软管 | 42233000 |
| 9.1 | Sealing washer | 0319100M |
| 10 | 双重开关阀AV1 | 42320000 |
| 10.1 | extension for Overflow pipe | 42313000 |
| 10.2 | Pneumatic hose | 42319000 |
| 10.3 | 紧固件 | 42310000 |
| 11 | Valve seat for GD2 | 42315000 |
| 12 | AV1卸流阀 | 38796000* |
| 13 | 4.5 l adapter for GD2 | 42333000* |
| 14 |
支撑脚 |
37304000* |
| 15 | Retrofit kit for shower toilets Sensia Arena and IGS | 40899000* |
